广东金通实业涂布机复合机厂家

欢迎进入广东金通实业有限公司官网!

联系我们
服务热线
0754-86161398
广东金通实业有限公司
总部地址: 广东省汕头市龙湖区外砂华新工业区
当前位置:网站首页 > 新闻资讯 >
【技术】复合干燥温度的设定
浏览:159 发布日期:2019-09-10
干燥温度由溶剂的沸点和材料的耐温性、上胶量、胶粘剂类型等决定,必须与复合生产速度相匹配,使涂布在薄膜上的粘合剂的溶剂完全挥发。

如果干燥温度过低,溶剂的挥发速度慢,粘合剂及印刷膜中残存的溶剂就多,复合牢度差。

如果干燥温度过高,薄膜会被拉伸,产生皱折,复合后会出现隧道现象;同时溶剂急剧挥发,会出现假干现象,出现溶剂残留超标的现象。

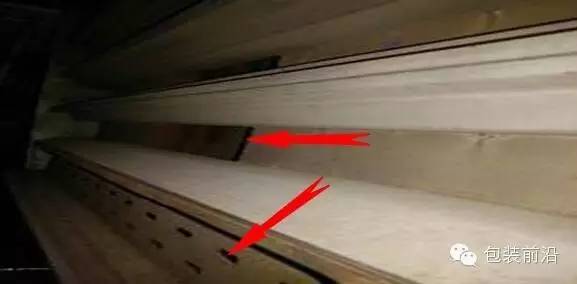

烘道、烘箱干燥温度设置应由低至高,在薄膜刚进入烘道时,粘合剂中的溶剂蒸发容易,温度应低一点,使其慢慢蒸发。随着粘合剂粘度的升高,溶剂蒸发困难,应提高温度,使残余的溶剂完全蒸发掉而成为有一定粘性的膜层。如果第一道烘箱温度设置过高,当涂布的薄膜进入时,溶剂还没有来得及挥发,表面就已干燥直接将未挥发完的溶剂密闭在膜层中,经复合后无法及时挥发干净,出现残留超标及异味也就很正常了。这就要求我们设定梯度烘干温度,同时要注意保持干燥箱的干净与整洁。

一般来说,我们在烘道内设第一、二、三、四段温度,前三段分别为45~60℃、60~70℃、70~80℃,烘箱后段若无冷却轴,则第四段烘道温度应略低于第三段。

复合辊温度与压力

提高复合温度和压力,有助于提高粘合剂的二次流动性,促使粘合剂迅速湿润第二基材,并进入基材表面的孔隙中,从而使胶水完全润湿基材,从而将复合强度提高。通常复合温度为55~80℃,复合压力为46kg/cm2。

广东金通实业有限公司主营产品有:金银卡纸涂布复合机、K膜涂布机、电化铝涂布机、转移膜涂布机、pvdc涂布机、纸张涂布机、线路板涂布机、高速干式复合机、簿膜纸张分切机、不干胶涂布复合机及洒水枪等,品质过关、售后有保障,欢迎致电详谈。

【免责声明】本文仅代表作者本人观点,与涂布在线无关。涂布在线对文中陈述、观点判断保持中立,不对所包含内容的准确性、可靠性或完整性提供任何明示或暗示的保证。请读者仅作参考,并请自行承担全部责任。转载的目的在于传递更多的信息及分享,提供平台交流,并不意味着赞同其观点或证实其真实性,也不构成其他建议,如有侵权请联系删除。
