广东金通实业涂布机复合机厂家

欢迎进入广东金通实业有限公司官网!

联系我们
服务热线
0754-86161398
广东金通实业有限公司
总部地址: 广东省汕头市龙湖区外砂华新工业区
当前位置:网站首页 > 新闻资讯 >
带您了解PET膜
浏览:107 发布日期:2019-09-18
1、不同厚度的PET保护膜的应用及用途

随着保护膜的普及应用,屏幕保护膜以及pet保护膜等等智能产品装饰品也相应的得到了快速发展,尤其是pet保护膜更是备受人们的重要。PET保护膜是众多保护膜中的一种,是以特殊聚乙烯(PE)塑料薄膜为基材的最简单的高分子有机化合物。

PET保护膜材料为透明无色的,表面经过了硬化处理,一般PET保护膜材料根据产地的不同,表面的硬化值在3H-4H之间,表面硬化越好,其耐磨性越强。透光率也是PET保护膜材料的主要性质,一般透光率在90%以上,透光率较高不仅使我们在使用相关的仪器时有一个好的视觉效果好,而且对眼睛有一种很好的保护作用。

大家都知道在电子产业的PET保护膜使用率非常高,而不同使用范围使用的胶带厚度也不同,在现在市面上的PET保护膜厚度30μm到245μm不等。不同厚度的PET保护膜有什么样的性能,以及他们主要应用在哪些领域?

30μm的PET保护膜:虽然薄但它具有良好的抗剪力和优良的粘接强度,抗老化性能及耐紫外光性能都很不错,发生雾状的概率很低,一般用于LCD及固定铭牌等。

50μm-60μm的PET保护膜:通属于轻薄的品种,但也保持良好的粘接效果,主要用于铭牌,耳机话筒附件的粘贴,数码相机反光膜的固定,LCD反光片与背光膜组之间及手机中心按键外框之固定。

80μm的PET保护膜:在常温下有良好的粘接能力,适用于极性表面平滑面粘贴,LCD框架之固定,数码相机按钮及硬质材料,LCD前壳与面板的固定。

100μm的PET保护膜:对平滑表面具有良好的粘贴强度,主要用于LCD背光膜组与底框间的固定。

125μm的PET保护膜:综合性能良好,对多数材料都具有良好的粘贴性能 ,并具有优异的抗剪切性,耐温性。主要用于视窗、镜头的固定,数码相机中的LCD模块的固定,用于LCD背光膜组与底框间的固定。

150μm的PET保护膜:在高温及低温下都能保持良好的粘着力,适用于EPDM密封条,良好的抗CaCO3(碳酸钙)性能。

160μm的PET保护膜:不仅具有优异的抗剪切强度,耐温性及粘贴能力,而且在苛刻的外界环境下亦能保证可靠的粘贴效果。主要用于手机视窗,镜头,电池的固定,数码相机橡胶片存卡,电池板的固定。

200μm的PET保护膜:耐温性极强,主要用于视窗、镜头,电池的固定,数码相机橡胶片,内存卡,电池板的固定。

240μm的PET保护膜:较厚的材质,硬度大,一般使用在大件的工业制作中,适用家具中模具及装饰件的固定及电子负重零件的固定,以及粘合制成卡片,一般越厚成本越低。



2、PET离型膜你了解多少?

PET离型膜也叫PET硅油膜,就是在PET薄膜的表面涂上一层硅油,以降低PET薄膜表面的附着力,达离型的效果。可以分为单面离型膜和双面离型膜。按离型力可分为轻离型膜,中离型膜,重离型膜。常用的厚度有:0.012mm,0.019mm,0.025mm,0.038mm,0.05mm,0.075mm,0.1mm,0.125mm,0.188mm。

PET离型膜的生产厂家都配有大型分条,切片机器,按按你的规格来分卷,切片。PET离型膜现已被广泛应包装、印刷、丝印、移印、铭板、薄膜开关、柔性线路、绝缘制品、线路板、激光防伪、贴合、电子、密封材料用膜、反光材料、防水材料、医药(膏药用纸)、卫生用纸、胶粘制品、模切冲型加工等行业领域。

PET离型膜一般用来隔离粘性材料,所以广泛用于电子、喷绘耗材、反光材料、胶带、自粘防水卷材和模切等加工制造行业。

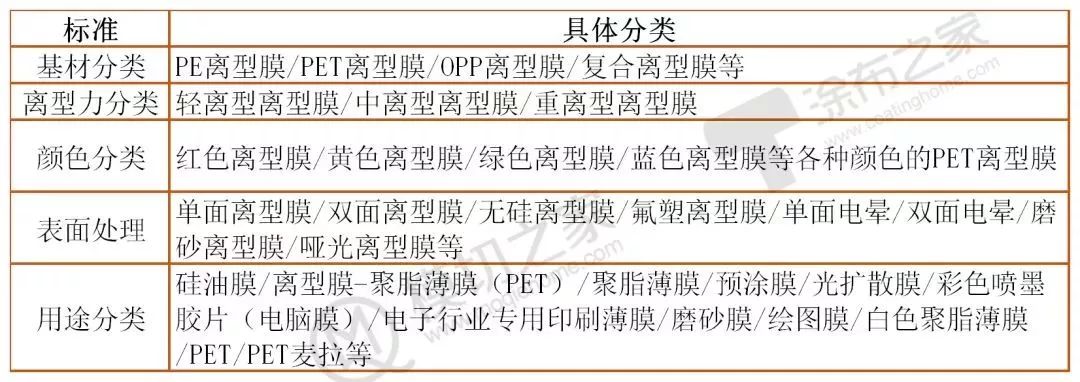

PET离型膜的类别表


单面/双面PET离型膜的特性

单面/双面PET离型膜因其优异的耐高温特性,广泛应用于模切,胶粘制品复合。产品采用PET薄膜为基材,在单面或两面均匀涂布一层极薄的离型剂而成,PET离型膜,表面平整光洁,涂布均匀,无皱折、颗粒、气泡等缺陷。产品物理性能优良,厚度公差小,热收缩率低。具有高抗张强度,抗拉伸性,化学惰性。

因此PET离型膜与胶粘制品复合时离型膜无迁移现象、消除了硅树脂离型膜转移到其所紧贴的材料上去的隐患;并且PET离型膜单面或双面涂层单位面积重量的允差非常小;基膜具有优异的机械强度和化学性能,据了解,在较长时间内耐高温性可以达到180°C,10分钟内可以达到200°C,因此在极端天气条件下有很高的稳定性和极长的保存期限。

离型膜离型力实验所需仪器及步骤

仪器及试样:PT-6086S剥离测试仪、TESA 7475测试胶带;

适用范围:离型膜的离型力测试;

操作步骤:

a.取宽25.4mm、长200mm的TESA 7475胶带贴于膜的测试面(离型面),并用标准碾压辊往复碾压3次,注:要一边贴全一边碾压,避免贴胶带时于离型膜之间有气泡;

b.将贴好的胶带后静置20分钟,注:实验室的温湿度分别控制在25±3℃及50±10%;

c.用双面胶贴于样片的非测试面并固定在标准钢板上,待测试。

d.将材料安装上夹具,用剥离测试仪以180°角拉伸测试胶带的方法测试,这时,电脑显示的数据即为试片的离型力(g/in),取5个数值的平均值为测试结果。
