洒水枪

洒水枪

洒水枪 产品名称:洒水枪
产品描述:洒水枪 SW-50C、洒水枪 SW-80C
在线询盘
【产品详情】

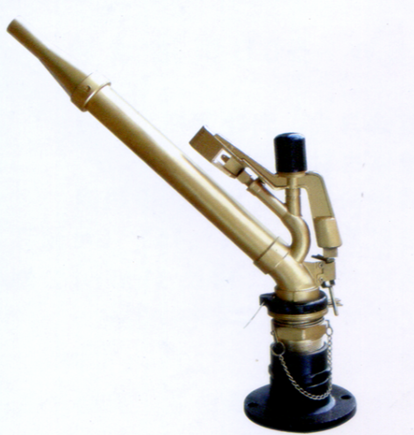

洒水枪 SW-50C  & 洒水枪 SW-80C

产品参数

回转角度:0~360° 任意分级设定,每级15°

管头连接:法兰连接,P=1.0Mpa,通径:DN50

洒水状况:雾状连续,雾化效果良好(喷雾颗粒直径:0.8~1.2mm≥90%)

安装方式:垂直

介质:回用水

水温:常温

安装环境:室外

喷枪仰角可调,调节范围28~46°内可任意设定

注:此扬程及射程半径是指在风力、风向静止的状态下

考核指标:在无风条件和额定压力下,实际流量及射高、射程与额定值偏差不应大于5%

产品用途:

SW-50C洒水枪是一种结构新颖、性能优异,少发生故障,维护容易的新型自动回转洒水枪。它利用分流小喷咀的压力水流冲击使摆臂来回摆动以撞击枪体,而使枪体作预定角度和位置自动回转,均匀地向四周喷洒雾状水珠。广泛应用于钢铁、治金企业、堆煤场、发电厂、矿山、码头等有粉尘堆料场对各种物料表面进行雾状洒水湿润,有效控制粉尘飞扬,保护环境防止污染,并可防止物料的流失。在堆煤场还能起到降温防止自燃的作用。


工作原理

水流通过枪体主水道进入喷射管并从喷嘴喷出,喷射管内腔有多条导流片,主水流通过导流片时被导向分成多股水流从枪嘴喷出,形成了均匀的水珠。分流喷嘴喷出的水流冲击摆臂形成的雾状水珠,刚好与枪嘴喷出的水珠连成一片,从而形成一个区域内对物料表面进行均匀的雾化喷洒。

洒水枪枪体的自回转摆动无须外加动力,利用小喷嘴的压力水流作驱动力。

洒水枪枪体的自回转摆动对介质工作压力敏感,最小压力不能低0.4Mpa。

小喷嘴的压力水流冲击摆臂,使摆臂作顺时针方向摆动。通过摆臂下端附在枪体上的限位器(设定回转角度),使枪体复位。周而复始的动作,达到洒水枪自动回转、连续、均匀地洒水。


结构特征

C 型洒水枪结构紧凑,传动链短,故障发生率低。大部分零件采用不锈钢材料制造,高效密封,耐腐蚀性强,能够长期置于风雨和多灰尘的恶劣环境中使用。

C 型洒水枪装有自动泄水装置,供水时,泄漏口自动封闭;停水后,枪体内余水可自动全部排泄,有效地消除了冬季枪体因积水被冻裂的现象。

本洒水枪由枪体、滑套、管接头和喷射管、主喷嘴、小喷嘴、摆臂、扭簧、拔杆等零部件组成,各部分分述如下:(参看图)

(1) 枪体转动套、管接头—不锈钢精密铸造。

(2) 喷射管—优质铝合金冷挤压,内、外表面经抛光氧化处理,表面光滑耐磨,内腔有多条导流片,可使水流导向成多股水柱。

(3) 主喷嘴—铜合金、铝合金,孔径为Φ10~22mm任选。

(4) 小喷嘴—供给压力水流使摆臂来回摆动,上端有一不锈钢调节螺钉用以调节来回摆动的频率,旋进螺钉可使频率加快。

(5) 摆臂—不锈钢精密铸造,套在心轴上;上端外缘为弧状挡板,压力水流的冲击使其来回摆动。

(6) 扭簧—套在心轴上,一端卡入摆臂,另一端卡住固定在枪体的心轴,其扭转力矩使摆臂回复原位。

(7) 拔杆—拔杆组建(限位器)附装在枪体后侧下端,在弹簧作用下,拔杆可拔向左、右两个位置。

(8) 限位环、定位环—上、中、下共三片,圆周均布有24 个小孔;中间一片为定位环,由于其内孔有一突耳,卡入管接头的凹槽;上、下二片为限位环,其外圆有一长突耳,用于卡住拔杆限位之用。转动上、下限位环,使上、下限位环的外突耳处于预定位置并互成一角度,对正小孔插入插销,每调整一个孔距可增或减少15°,枪体就能在设定的角度和位置内回转。

(9) 橡皮罩—扭簧、心轴、摆臂的防护罩,防止水、尘渗入腐蚀部件。


整机设备主要技术性能及描述:

SW-50C洒水枪结构紧凑,传动链短,故障发生率低。大部分零件采用不锈钢材料制造,高效密封,耐腐蚀性强,耐酸碱性强,能够长期置于风雨和多灰尘的恶劣环境中使用。

SW-50C洒水枪装有自动泄水装置,供水时,泄漏口自动封闭;停水后,枪体内余水可自动全部排泄,有效地消除了冬季枪体因积水被冻裂的现象。

水流通过枪体主水道进入喷射管并从喷嘴喷出,喷射管内腔有多条导流片,主水流通过导流片时被导向分成多股水流从枪嘴喷出,形成了均匀的水珠。分流喷嘴喷出的水流冲击摆臂形成的雾状水珠,刚好与枪嘴喷出的水珠连成一片,从而形成一个区域内对物料表面进行均匀的雾化喷洒。

洒水枪枪体的自回转摆动无须外加动力,利用小喷嘴的压力水流作驱动力。

洒水枪枪体的自回转摆动对介质工作压力敏感,最小压力不能低0.4Mpa。

小喷嘴的压力水流冲击摆臂,使摆臂作顺时针方向摆动。通过摆臂下端附在枪体上的限位器(设定回转角度),使枪体复位。周而复始的动作,达到洒水枪自动回转、连续、均匀地洒水。无盲区。


保养、维修

(1)拆装清洗维修时,对于C 型枪,应注意扭簧的弹力,不能松动;当扭簧松动或失效时,摆臂就回复不到原位。

(2)本洒水枪上固定拔杆的4~M4 螺钉要着重检查,不能松动,否则会影响拔杆达到左、右两个极限位置。

(3)各个传动部件的润滑位置,根据使用环境的好坏每年需加注钙基润滑脂1~2 次。

(4)定期(一年)清洗并更换已损坏的易损件、密封件,并在各个部位加钙基润滑脂。装配完毕后,必须再注入一些润滑脂,以保证油杯始终通畅。

(5)每支洒水枪总的注入量约为100 克钙基润滑脂。

(6)对拔杆的转动部件和转套、心轴等位置应经常加机油(20#)润滑。

(7)限位开关螺丝松动、活动不灵活或损坏时,要及时更换。

(8)本洒水枪不使用时,必须封罩保护,防止自然环境的侵蚀。

注:

◆洒水枪在自然条件下获取的,会受到风力、阀门开口、管道大小、弯头多少、水压入口处条件等因素的影响,不代表特殊应用条件下对滴落情况、均匀性、应用率或适用性的结果。

◆喷射角度低抗风能力强,但缩短了喷射高度。喷射距离的缩短取决于喷嘴的流速。一般情况下,喷射角度每减少2°,喷射扬程缩减大约2%。

◆压力是指到洒水枪入口处的水压。

◆安装使用必配上我司专用外接接头。
